Любой ремонт трансформатора технологическая операция требует документального сопровождения. Завод-изготовитель разрабатывает технологические карты ремонта трансформатора, инструкции капитального ремонта трансформатора, сметы и дефектные ведомости. Без этих документов невозможно спланировать объём, бюджет и обеспечить качество работ. Мы делимся методиками, нормами и образцами, чтобы заказчик понимал каждый этап. О комплексных услугах — на страницах профессионального, капитального и текущего ремонта.
«Технологическая карта — это ДНК ремонта. В ней прописана последовательность ремонта трансформатора с допусками, моментами затяжки, марками материалов. Отступление от карты — риск брака. Поэтому мы публикуем типовые решения, а для нестандартных случаев разрабатываем индивидуальные ППР».
Технологические карты и инструкции
Технологическая карта ремонт трансформатора — основной документ, определяющий технологию ремонтов трансформаторов. Для силовых машин мы разработали технологическую карту ремонта силового трансформатора, которая включает разборку, дефектацию, замену узлов, сборку и испытания. Существуют отдельные технологические карты текущего ремонта трансформатора и технологическая карта капитального ремонта трансформатора. Для распределительных сетей актуальна технологическая карта текущего ремонта силового трансформатора, по которой выполняют чистку, протяжку и замену расходников. Карта ремонта трансформатора всегда привязана к конкретной модели: ТМ, ТМГ, ТДТН. Инструкция капитального ремонта трансформатора детализирует операции с высоковольтными вводами, РПН и вакуумированием.
Также мы составляем ремонт трансформаторов инструкция по охране труда. Охрана труда при ремонте трансформатора — обязательный раздел, включающий заземление, ограждение, анализ воздушной среды в баке. Подготовка к ремонту трансформатора описана в виде чек-листа: отключение, разряд ёмкостей, вывешивание плакатов.
Условия и последовательность работ
Условия вскрытия трансформатора для ремонта жёсткие: температура выше +10°C, влажность ниже 75%, время нахождения активной части на воздухе ограничено. Последовательность ремонта трансформатора по карте: слив масла, демонтаж вводов и РПН, выемка активной части, ремонт обмоток и магнитопровода, сборка, заливка масла, испытания. Сборка трансформатора после ремонта ведётся в обратном порядке с контролем соосности и герметичности.
ГОСТ 11677-2022: технологическая карта ремонта должна гарантировать восстановление изоляционных характеристик и механической прочности до заводских норм.
Сметы и расценки
Смета ремонта трансформаторов — обязательный документ для бюджетирования. Ремонт трансформатора расценка в смете формируется по ГЭСН и ФЕР. Мы готовим пример сметы на ремонт трансформатора по запросу, а для силовых моделей — смету на ремонт трансформатора силового. Ниже ориентировочные расценки.
| Вид ремонта | Цена за единицу (от), руб. | Основание |
|---|---|---|

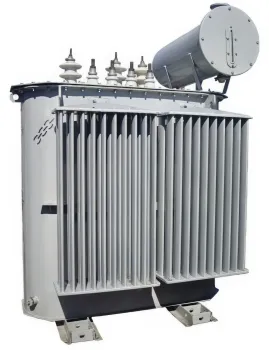

| Текущий ремонт ТМ 630 Вид ремонта | 15 000 Цена за единицу (от), руб. | ФЕР 81-02-08-2020 Основание |
| Капитальный ремонт ТМГ 1000 Вид ремонта | 180 000 Цена за единицу (от), руб. | ГЭСН, ТУ завода Основание |
| Ремонт ТСП 1000 (тендер) Вид ремонта | по запросу Цена за единицу (от), руб. | Калькуляция Основание |
Трансформатор ТСП 1000 тендер ремонт — мы участвуем в закупочных процедурах и готовим обоснование цены. Для кодирования в закупках используем ремонт трансформаторов ОКПД (33.14.11.000) и ОКПД 2 ремонт трансформатора (33.14.1).
Дефектные ведомости и акты
Перед началом работ составляется дефектная ведомость на ремонт трансформатора — перечень выявленных дефектов с указанием способа устранения. После завершения подписывается акт ремонта трансформатора 6 0.4кВ (форма 6/0,4 кВ). Ремонт трансформаторов документы включают также протоколы испытаний, акты на скрытые работы и ведомость заменённых деталей.
Материалы и оборудование
Материалы для ремонта трансформаторов: обмоточный провод, электрокартон, кабельная бумага, масло трансформаторное, уплотнительная резина. Оборудование для ремонта трансформатора: намоточные станки, вакуумные печи, мегомметры, аппараты для сушки масла. Для крупных машин требуется ППР работа с краном по ремонту трансформатора, где просчитываются нагрузки и схемы строповки.
Планирование и организация ремонта
План производственного предприятия ремонта трансформаторов включает график, загрузку цеха, потребность в персонале. Технология обслуживания и ремонт силовых трансформаторов ВКР (выпускная квалификационная работа) часто базируется на заводских регламентах. Нормы ремонта силовых трансформаторов (трудоёмкость) берем из ЕНиР и заводских хронометражей. Например, БЦ6 ремонт трансформаторов и реакторов — обозначение бригадного комплекта оснастки для ремонта реакторного оборудования.
Запросите технологическую карту, смету или дефектную ведомость на ремонт вашего трансформатора. Документы подготовит инженер завода. Звоните: +7 (800) 000-00-00.
Схемы и нормативная база
Ремонт трансформаторов схема — графическое приложение к технологической карте: разрез активной части, схема строповки, порядок разборки РПН. Вся документация соответствует ремонт трансформаторов инструкция и государственным стандартам.
ПУЭ-7 п. 4.2.67: после любого ремонта обязательны приёмо-сдаточные испытания с проверкой изоляции и цепей защит.
Нормативная база
| Документ | Название | Применение |
|---|---|---|
| ГОСТ 11677-2022 Документ | Трансформаторы силовые. Общие ТУ Название | Требования к послеремонтным испытаниям Применение |
| ПУЭ-7 Документ | Правила устройства электроустановок Название | Нормы изоляции, заземления, размещения Применение |
| ПТЭЭП Документ | Правила технической эксплуатации Название | Периодичность и объём ремонтов Применение |
| ТУ завода Документ | Технические условия на продукцию Название | Особенности ремонта радиаторных и гофрированных баков Применение |
Часто задаваемые вопросы
Можно ли получить типовую технологическую карту?
Да, мы предоставляем технологическую карту текущего ремонта трансформатора или технологическую карту капитального ремонта трансформатора под конкретную модель. Это позволяет заказчику планировать ресурсы.
Что включает смета на ремонт?
Смета ремонта трансформаторов — трудозатраты, материалы, амортизация оборудования, транспорт, накладные расходы. Пример сметы на ремонт трансформатора можно запросить у менеджера.
Как оформляется акт ремонта?
Акт ремонта трансформатора 6 0.4кв содержит дату, перечень работ, результаты испытаний, подписи комиссии. Это основание для ввода в эксплуатацию.
Участвуете ли в тендерах на ремонт ТСП?
Да, трансформатор ТСП 1000 тендер ремонт — стандартная позиция. Готовим обоснование по ОКПД 2 и смету.
Какие материалы используются при ремонте?
Материалы для ремонта трансформаторов — только проверенные: обмоточный провод с эмалевой изоляцией, масло с пробивным напряжением не ниже 60 кВ, уплотнения из маслостойкой резины.
